随着集成电路工艺的进步和片上微系统复杂度的提高，高端芯片设计从单核SoC结构向片上多核、众核的方向迅速发展。在国家十五“863计划”重点项目和其他项目支持下，我校人工智能与机器人研究所的多核SoC实验室研究团队以媒体处理为突破点，采用异构多处理器的SoC架构，完全自主研制开发出一款支持音视频实时解码的多核媒体处理器DTV200A。该研究成果通过了“863计划”重点项目的验收，并于2008年11月完成了该媒体处理器DTV200A的流片与测试。

DTV200A芯片正面图



DTV200A芯片反面旋转图

    该芯片采用TSMC 0.18微米工艺，面积为18平方毫米，针对便携式移动产品和数字电视等领域的流媒体处理应用，可以完成标清MPEG2音视频信号的实时解码与播放以及MP3、AC3等多种音频解码。与国外的同构多核结构、DSP和ASIC设计相比，它具有可扩展、可定制、低功耗和节约硬件资源的优点。该芯片在多媒体扩展指令、Cache控制、架构设计与专用视频解码等方面也取得了创新性成果，并且获得授权发明专利2项。

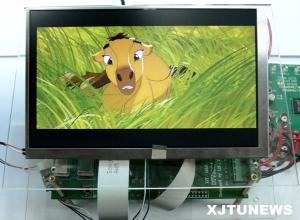

DTV200A芯片音视频实时解码测试

    在该芯片研制成功的基础上，多核SoC实验室近期还完成了多核视觉信息处理芯片和小波可伸缩视频解码芯片的FPGA设计与验证。上述工作与成果标志着我校在多核SoC设计与研究已处于国内领先水平。同时，该项目的完成也为该实验室承担国家“核高基”重大专项的课题提供了关键技术和良好的研究与开发平台，并奠定了坚实的基础。
