HET-P在线式风电装备振动监测与故障诊断系统
来源: 日期:2014年10月10日 15:07 点击数:


项目名称:HET-P在线式风电装备振动监测与故障诊断系统
负责人:陈雪峰
所在院系: 机械学院
联系电话:029-82663689-602
E-mail:chenxf@mail.xjtu.edu.cn
项目介绍:

HET-P在线式风电装备状态监测与故障诊断系统基于先进的状态监测与故障诊断理论,

充分考虑风电装备传动链中各部件的结构、变速运行工况以及高低温等恶劣环境,采用稳定

可靠的数据采集系统和先进的故障诊断技术,对故障发生的具体部位进行准确判断,实现对

风电装备传动链、机舱、塔筒等运行状态的远程实时监测、故障预警和诊断以及寿命预测,

为客户预防性维修提供科学依据,降低风力发电机组的维修成本。

系统功能与特色

稳定数据采集和存储可靠的网络传输功能

多CPU、多通道同步数据采集;固态存储 支持TCP、UDP多种通讯协议;有线/无线传输方式

智能化、专业化数据分析人性化操作系统

智能判定机组实时工况;多种专业分析手段 远程监测与诊断;向导式操作界面

系统构成

硬件系统 软件系统

自行研发的数据采集器 监测采集和实时数据分析软件

屏蔽数据传输线和光纤电缆 远程监控与振动数据分析软件

振动传感器与转速计 数据库的更新与维护

系统硬件性能指标

8通道模拟输入,可扩展至12通道;1通道转速测量

支持多通道同步高速采集,最高采样率可达51.2kHz

支持最高可达6400线的频谱分析

高精度A/D转换,动态范围96dB

集成以太网RJ45通讯接口

输入电压范围:-5~+5V

输入电流范围:4~20mA

工作温度:-30℃~+60℃(无伴热),功率为10W

结构紧凑,易于安装

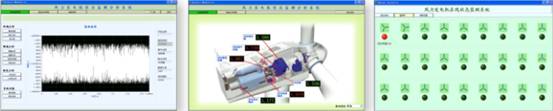

软件系统主要采用图形化编程语言LabView编写,数据库是基于soL Server 2003开发。软件系统与远程监控系统运行环境为中文Windows 2003/XP/Vista/Win7。系统主要功能有:

信号实时采集与监测功能

多CPU、多通道同步采集;多项系统参数设置;基于实时振动指标的状态监测报警功能

信号实时传输与存储

基于光纤和TCP/lP协议的实时数据传输;利用数据库实现实时振动数据与异常信息存储

现场振动数据分析功能

实时同步观测多机组/单机组各测点的运行状态,具体分析重点观测机组的振动状态,并生成数据分析报告

时域分析功能 频域分析功能 特色分析功能

波形分析 频谱分析 小波分析

相关分析 倒谱分析 小波包分析

统计特征分析 对数功率谱分析

包络分析

远程监控诊断功能

基于Web技术开发,借助Internet将各个风场采集的振动数据传送到远程监测诊断中心,实现数据的分类存储和实时监测,并在故障诊断专家团队的协助下,为风场提供定期诊断报告,做到多种信息的有效融合。
