机械学院
ROTOREASY电主轴转子检测仪
来源: 日期:2014年10月15日 10:25 点击数:


项目名称:ROTOREASY电主轴转子检测仪
负责人:徐光华
所在院系: 机械学院
联系电话:029-82664257
E-mail:xugh@mail.xjtu.edu.cn
项目介绍:

系统简介

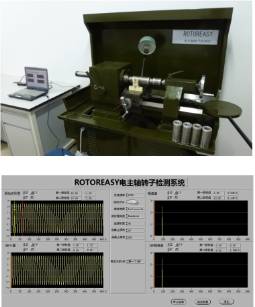

ROTOREASY电主轴转子检测仪适用于中小型电主轴铸铝、铸铜转子检测。系统采用计算机辅助测试,采用先进的电磁检测理论,功能强大,性能优越,具有工作可靠性高、操作简便、测试精度高、小巧轻便等特点。该仪器配备自主研发的电主轴转子检测系统,将先进的仪器技术和故障诊断技术有机地结合起来,实现电主轴转子的有效出厂质量检测,为电主轴的安全有效运行提供可靠的技术保障。

测试原理



    主轴转子一般为铸铝或铸铜转子,为导

电不导磁材料,铜条或铝条周围包裹着导磁

不导电的硅钢片。

    测试过程中,永磁探头贴近待测转子表

面,在局部即每根导条周围形成较强磁场,

待测转子在伺服电机的带动下旋转切割磁感

线,在每根导条中产生感应电动势,并引起

待测转子导条中有感应电流流过。

    待测转子导条中的感应电流会在转子中

产生磁场,并且反过来引起永磁探头中漆包

线圈的磁通量的变化,从而使漆包线圈产生

出一个感应电压。

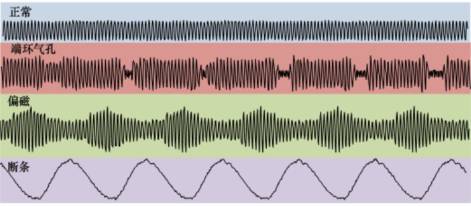

    理想的待测转子在没有故障的情况下每

一根导条将感应出幅值相似频率相同的正弦

波。当导条有气孔或断裂、端环有气孔或断

裂、转轴偏心时,感应电动势波形的频率和

幅值将发生变化。

    这个电压经过计算机处理,描绘出反映

轱子在磁场中运动的情况,直接反映了转子

导条的质量状况。

检查项目:

1、断条、细条、未连接到端环导条

2、欠铸、气7L、沙眼、残渣导条

3、斜槽角度不良、导条内部短路

4、铁芯及铝条的一致性

5、端环不良

6、转子的等效电阻不良和转子的电抗不良

7、转子偏心

仪器特点:

1、计算机辅助测试

2、电主轴转子质量分析

3、操作简单

4、测试结果报表输出

5、数据库管理功能

6、装夹方式:手动

7、循环测试时间:5s/只

8、可测转子外形尺寸:最大外径120mm

使用环境:

温度:0-40℃ 电源:三相,50Hz 试验台尺寸:145cmx90cmx 155cm

申请专利:

徐光华,陈晓光,梁霖,刘飞。一种电主轴转子质量检测装置:中国,专利申请号

201210425005.X[P]. 2012-10-04
